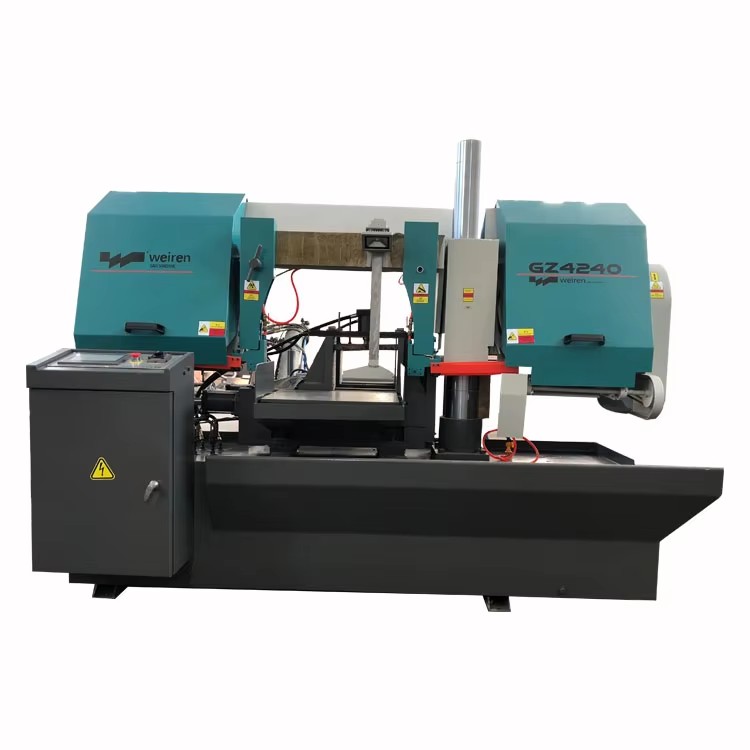

Ленточная пила WEIREN GZ4243

Станки состоят из компонентов фундамента, направляющей части, основной приводной системы, заточки для пилы, системы определения места доставки, гидравлических систем, электрических систем, защитных устройств, систем охлаждения и т.д.

1. Конструкция одного гидравлического цилиндра, в сочетании с колонной образует прочную конструкцию пилы.

2. Высокая точность.

3. Зажим использует гидравлическое сжатие.

4. Регулировка производится магнитной линейкой, в 0,2 мм и маршрутом 420мм.

5. Программируемый контроллер, гибкая настройка, изменение режима пилы действия вибрации и удаляется внутреннее напряжение сварки.

1.2. Направляющая часть

Направляющая часть состоит из большой вертикальной колонны, ориентированная на движение через подъемные цилиндры для пилы, резекции и т.п..

1.3. Главный привод

Основная приводная система состоит из червячных редукторов, тригонометрических шкивов, основных электродвигателей и т.д. В коробке используется чугунный материал HT250, который гарантирует точность обработки и длительность жизни червячных колес.

1.4. Зажим для пилы

Состоит из таких блоков, как ручка натяжения, пластина, раскладывающийся слайдер, полый регулирующий винт и т.д. Система подачи состоит из прямой направляющей (рельсов), роллера, оснащена рамочной линейкой.

1.5. Гидравлическая система

Гидравлическая система состоит из гидравлических машин, насосов, электромагнитных клапанов, , цилиндров, трубопроводов для выполнения необходимых действий при помощи команд электрической системы.

1.6. Электрическая система

Электрическая система состоит из трансформаторов, контакторов, сенсорных экранов, ПЛК, реле, близлежащих переключателей, проводов и переключателей. Вводя данные и параметры в сенсорный экран, а также согласовывая с гидравлическими системами, можно выполнить ряд требований к действию, необходимых для резки пилы.

1.7. Защитные устройства

Защита электрических систем включает в себя защиту от перегрузки основной цепи, защиту от перегрузки электродвигателя, защиту от поломок.

Технические параметры Размеры заготовок	Ø 430 . 430x430
Размер полотна	5300x41x1 1
Скорость движения ленточной пилы м./мин.	19, 31, 48, 69, 83
Мощность главного двигателя, кВт.	4
Мощность гидравличесского пресса, кВт.	0,75
Мощность насоса системы охлаждения кВт.	0,09
Основной режим передачи	Турбопривод
Зажим	Гидравлический зажим
Вес станка, кг.	1750
Площадь (ДxШxВ), мм.	2050*1800*1600
