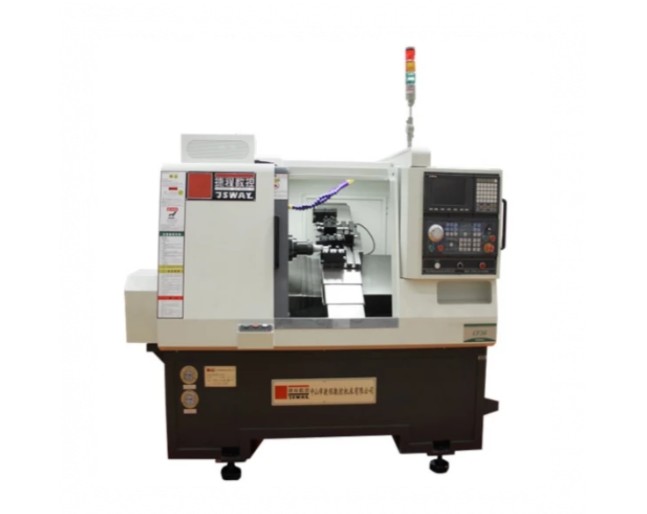

Токарный станок с ЧПУ JSWAY CF36

В наличии
ЧПУ: Syntec 22TA
Макс. Диаметр обработки: 46 мм
Макс. проворачиваемый диаметр: 280 мм
Макс. Длина обработки: 100 мм
ШпиндельА2-4: 6000 об/мин
Мощность двигателя: 3,7 кВ
Перемещение по осям X/Z: 630/265 мм
  • Описание
  • Характеристики
  • Оплата и доставка

Конструктивные особенности

1. Шпиндель Высокоточный втулочный Тайваньский шпиндель с 3-мя передними и 2-мя задними высоконагруженными Японскими подшипниками, гарантирующими высокую жесткость и долговечность. Радиальные биение менее 3 мкм, максимальные обороты - 6 000 об/мин.

2. Линейное расположение инструмента Перемещение по оси X / Z осуществляется по линейным направляющим по ШВП с предварительным натягом, что обеспечивает высокую точность обработки. На инструментальную каретку можно установить 5-7 инструментов. Высота центра инструментов составляет 39 мм.

3. Защита направляющих Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.

4. Высокая скорость и эффективность Максимальная скорость перемещения по осям X / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.

5. Станина Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле. Конструкция с углом наклона в 30° обеспечиваем удобно удаление стружки из рабочей зоны. Фрезерование станины выполнена за одну установку, на портальном обрабатывающем центре, что обеспечивает идеальное совпадение всех обрабатываемых плоскостей и отверстий

6. Охлаждение инструмента Асинхронный двигатель 3,7 кВт, имеет ускорение до 3500 об/мин за 1 секунду.

Технические параметры

Система ЧПУ SYNTEC 22TА
Максимально проворачиваемый диаметр Ø280 мм
Максимальный диаметр точения Ø280 мм
Максимальная длинна обработки 100 мм
Ход по оси X 630 мм
Ход по оси Z 265 мм
Высота центра над станиной 39 мм
Максимальный вес заготовки 20 кг
Подачи
Ускоренная подача по осям (X/Z) 30 м/миин
Мощность сервопривода по оси X (с тормозом) 0,85 кВт
Мощность сервопривода по оси Z 0,85 кВт
Шпиндель
Частота вращения шпинделя 6 000 об/мин
Торец шпинделя А2-4
Диаметр отверстия в шпинделе Ø46 мм
Максимальный диаметр прутка до Ø35 мм
Мощность двигателя 3.7 кВт
Инструментальная система
Тип инструментального магазина Линейное расположение
Максимальное количество инструмента
7 шт
Размер сечения резца 16 х16
Диаметр борштанги Ø20 мм
Точность
Повторяемость по осям X / Z ±0.005 мм
Другое
Общая потребляемая мощность 7 кВт
Габариты (Д x Ш x В) 1930 х 1340 х 1580
Вес  2300 кг
